A A A有人说:世界上不存在完美的圆

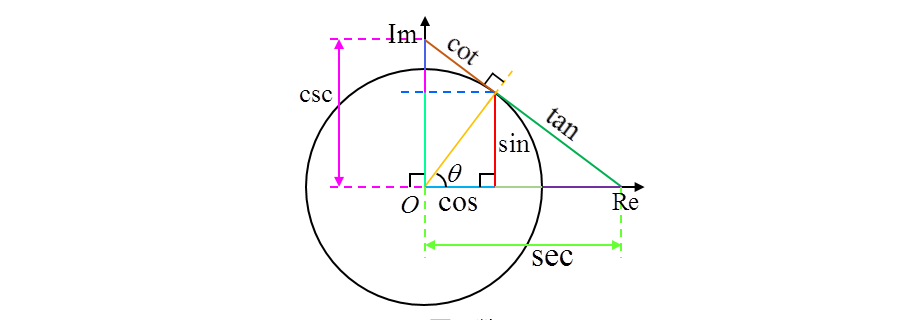

也有人说:其实存在完美的圆,但只是函数模型。
在制造业,曾经有人概算称,圆形的工件要比平的工件多,小到螺丝,螺母,垫片,再到气缸、轴承,圆形的应用度确实非常高。
那么,工件中的圆,到底多圆才算圆呢?
这就要引出今天的话题:“圆度”这个概念了
(参考标准:ISO/DIS 1101:2017, ISO 5459)。
圆度(Circularity, Roundness)用于控制球体、非球体(圆柱体、圆锥体等)零件的实际表面。圆度要求实际零件表面上的每个圆(用平面去截取球体、圆柱体、圆锥体等,都能得到圆)上的所有点都在两个同心圆限定的区域内。这两个同心圆的半径差为圆度公差。
在JIS B0621-1984「形位偏差的定义及表示」中,
圆度被定义为「偏离了圆形形体的几何学上的正圆的大小」,
表示方法被记载为「圆度为圆形形体(C)被两个同心圆的几何上的圆相夹时,两个同心圆的间隔最小时用(f)表示两圆的半径差,圆度表示为mm或者μm。」
对于旋转的零部件而言,需要急切解决的问题通常是如何评估它们真实的圆“型”。这就要从“圆度公差”聊起了。
什么是“圆度公差”?
加工机械的震动引起的圆度・圆柱度不良
加工机械的旋转部分的劣化引起的圆度・圆柱度不良
中心孔的形状不良引起的圆度・圆柱度不良
无心磨床研磨时,由于前序加工的变形引起的圆度・圆柱度不良
环形部品的保持夹具或保持方法不当引起的加工物的歪变
切削工具的磨耗及安装不良、振动等引起的圆度不良
精加工后热处理引起的变形等

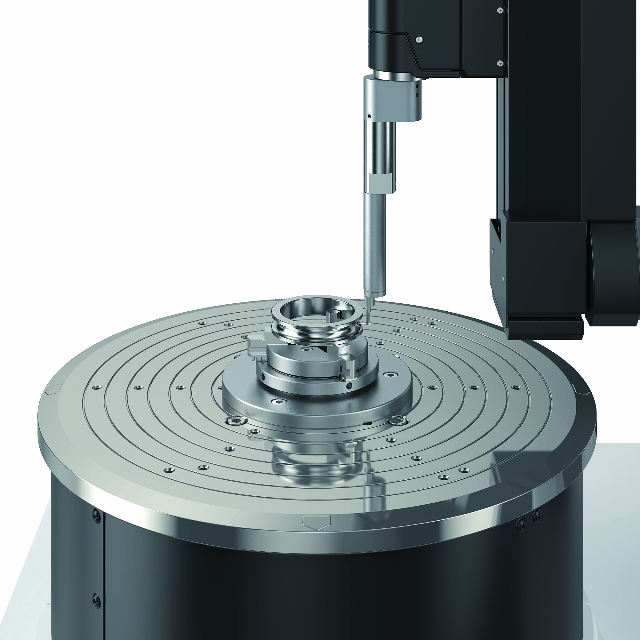

如何测量和评价圆度,都有哪些方法呢?

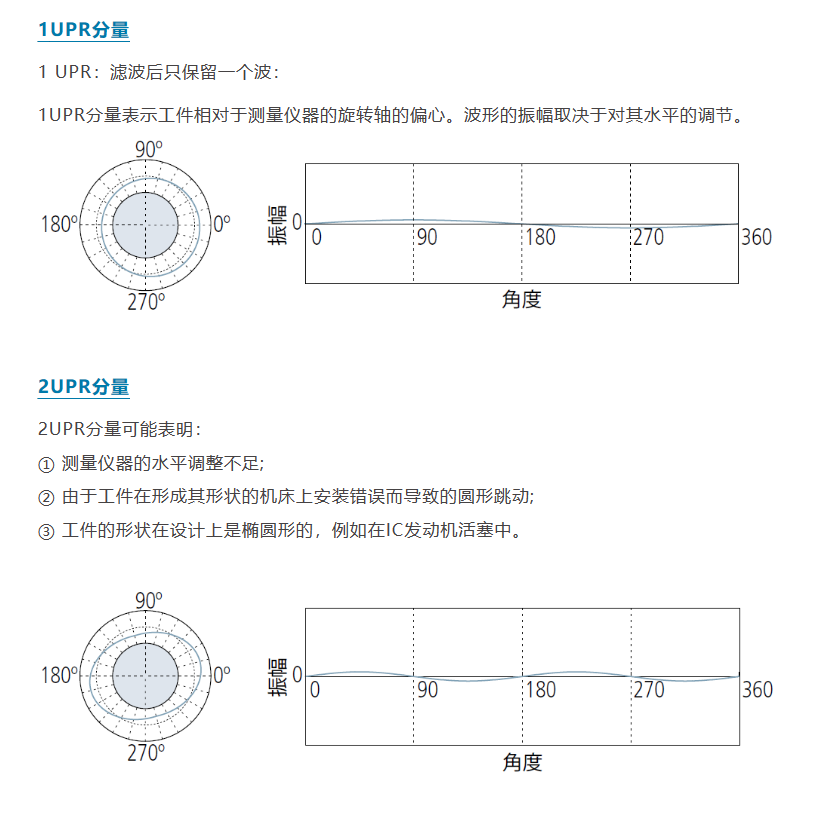

圆度的评价
圆度的评价方法有很多种,每种方法都有其各自的特点优势,通常我们会根据工件的需求进行选择……
篇幅有限,未尽事宜,欢迎小伙伴们留言问询。若有争议之处,也欢迎各位小伙伴们留言指摘。如果您需要进一步了解,力丰集团在深圳和上海设有三丰Mitutoyo官方授权的三丰测量中心,提供测量、咨询和培训等服务,欢迎预约。
