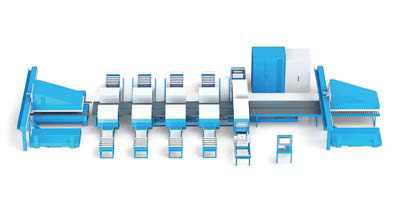

PIVATIC PivaPunch PCB (Punching Center for Blanks)

自动化冲压线

PivaPunchPCB（冲压中心）是对称零件和产品系列最有效的冲压中心，与传统的钣金冲压中心一样灵活。选择PivaPunchPCB的主要原因通常是小批量、多种不同的材料或材料厚度。在PivaPunchPCB中，运动不同于传统系统。对于卷材，CNC夹具仅在X方向上移动材料⸺一个夹具进给材料，一个夹具拉动材料。冲孔是用厚转塔模具完成的，这些模具安装在快速更换的模具库中，每侧一个，在材料上沿Y方向移动。只要有可能，就会使用双模具冲压功能。

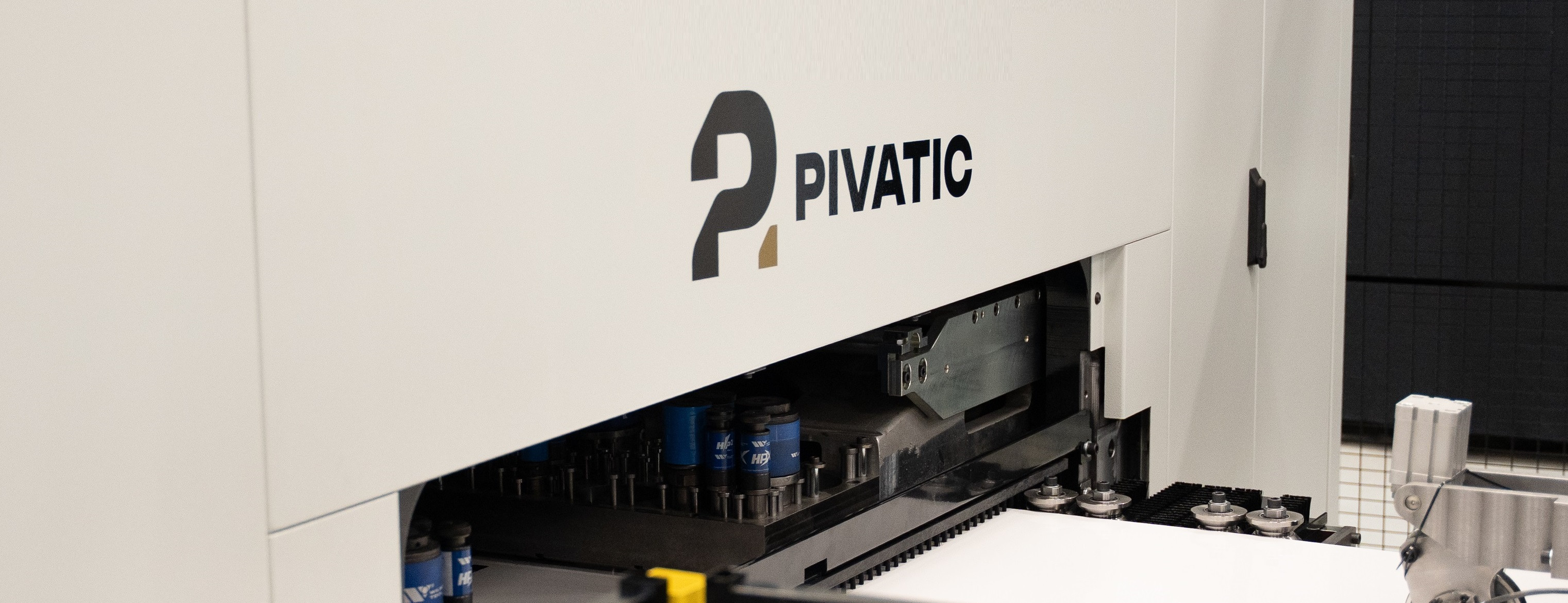

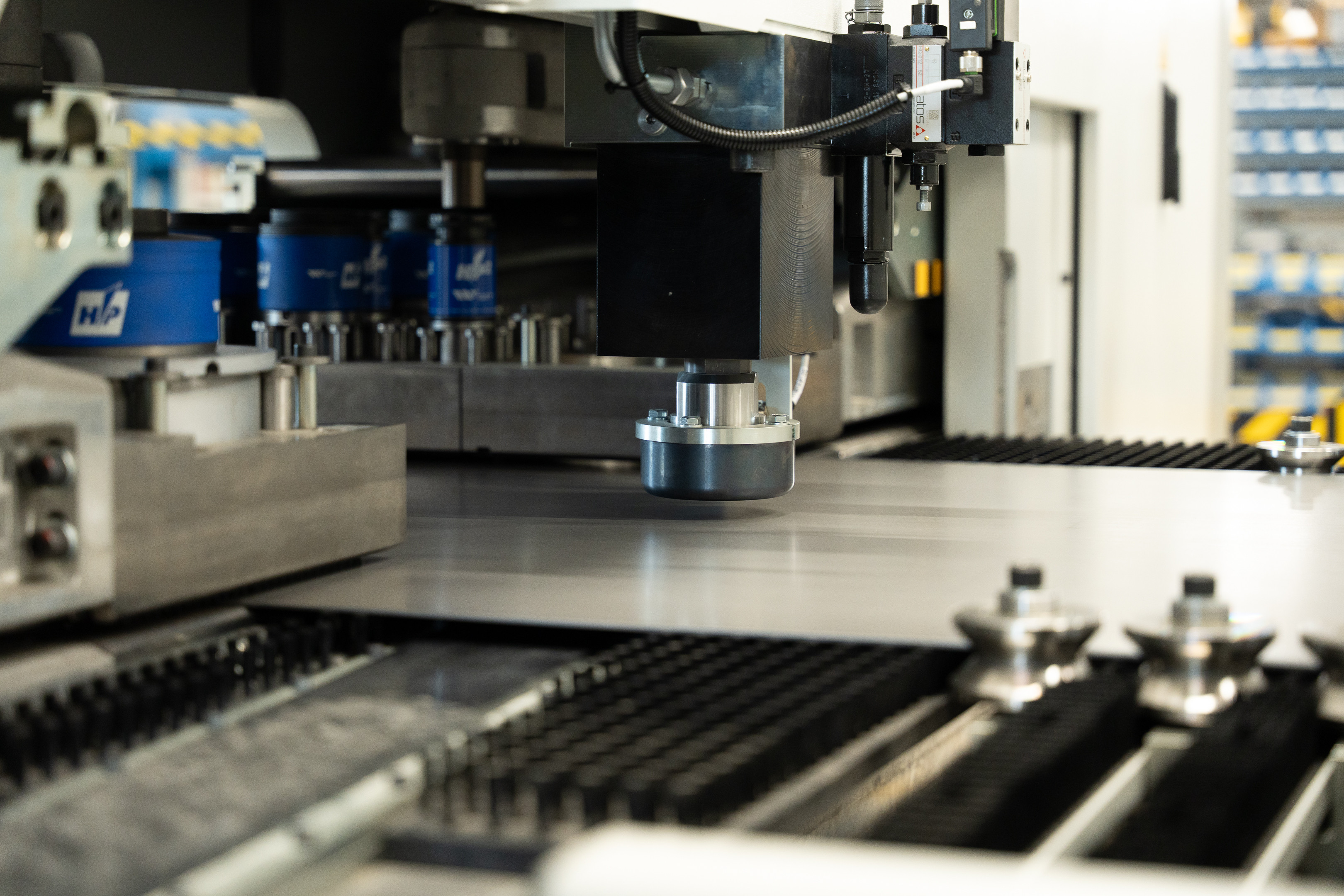

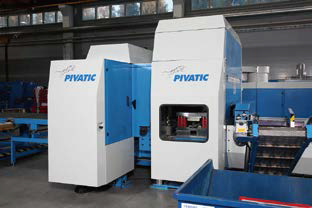

PIVATIC PivaPunch

数控冲压中心

PivaPunch是一个灵活的数控冲压中心，使用标准的厚转塔工具。我们冲压的原材料可以是6毫米厚的预涂漆、塑料覆盖、镀锌或冷轧低碳钢、铝和不锈钢钢带。

由于Pivatic生产线使用了敏感材料，整个过程对材料友好。得益于自动化工艺，操作员无需处理材料，生产线中使用的技术经过优化，可实现材料友好型生产。这确保了高质量的最终产品。

专用冲压模具可与厚转塔模具结合使用，以提高冲孔、穿孔和压花的能力。冲压工具也存放在手推车上，从一个工具到另一个工具的更换可以在一分钟内完成。可以在自己的手推车上设置和准备好几种不同的冲压工具，例如不同的穿孔图案、大开口或几种压花。

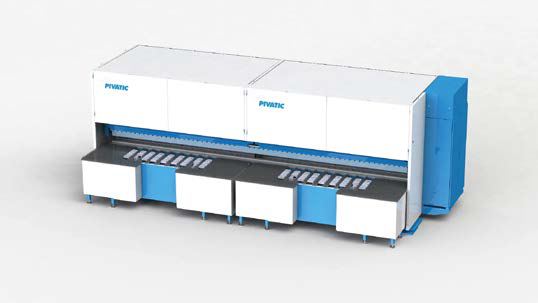

 PIVATIC Multitool Profile/Panel Benders

多刀具型材/板材折弯机 (MPB) 是全球最长的面板折弯机，专为加工厚度达 3.0 mm [11Ga] 的材料而设计，能够处理长达 8000 mm[26'] 的部件。MPB 可以帮助客户通过单一设备完成长且复杂的部件加工，而无需结合使用卷板机、面板折弯机或压力机等设备。

根据客户研究，MPB 适用于具有挑战性和复杂型材的产品领域，例如门、门框、储物柜、货架、电气柜和外壳。MPB 是一款高度复杂的折弯机，可以根据不同需求定制控制台类型和多种折弯工具。它在X 和 Y 方向采用插补运动，并配备电动驱动装置，便于维护、编程和控制。此外，MPB 由于其创新功能和电动驱动装置，能耗更低

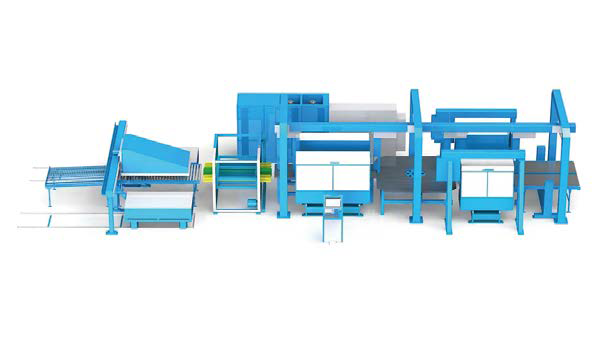

PIVATIC Bending Lines for Casings

• PivaBend 采用对材料友好的翼式折弯方法，特别适合预涂漆材料。

• 所有边同时在连续过程中完成折弯，显著缩短了循环时间。

• 折弯机的各个边角均可自由编程。

• 在定位后同时折弯平行的两边，确保极高的精度。

• 由于独特的折弯方法，工具几乎不会磨损。

• 针对型材、面板和包裹式产品进行了优化配置。

• 可与其他工艺集成，例如焊接和冲铆。

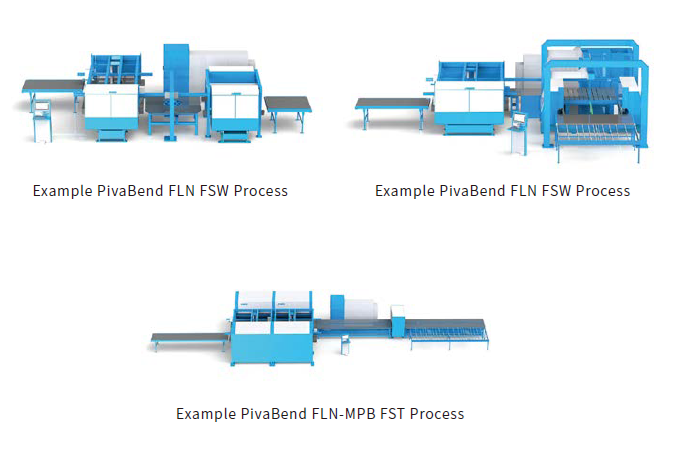

PIVATIC Bending Lines for Panels

PivaBend for Panels 在起始阶段采用型材折弯线组件，并配备 PivaBend FSW 或 PivaBend FST 用于端部折弯。对于 FSW，物料流向可以在不翻转部件的情况下改变 ±90°，或者通过翻转台将部件旋转 90°，以保持物料流向的直线性。在一个连续的加工过程中，面板的四边可以同时在各自的折弯机中完成折弯，每边各由一台折弯机完成，从而实现低至每块面板 15 秒的循环时间。对于长度超过3000 mm（120 英寸）的部件，需要使用贯穿式 FST 折弯机来完成端部折弯。

PivaBend FSW 可以配备自动压料工具整理装置，以适应不同部件宽度。从一种部件宽度切换到另一种部件宽度的操作由生产线控制系统自动完成。同时，在生产线运行过程中，下一个部件的编程可以提前准备。

折弯完成后，面板可以通过手工、机器人、Pivatic 堆垛机排出，或者直接送入后续工序，如点焊、冲铆或装配。
