WJX非常适合“大进给”以及“大切削深度”的高效率加工，切双面刀片具有经济性。

切削锋利性与稳定感可进一步提高效率，强固的大进给加工用双面可转位刀片式圆弧头铣刀，切削开始时(切入)的阻力低，断续切削及大进给加工时也可实现稳定且低噪音的加工。

具有多功能、切削锋利性优异、低噪音等特点，可实现长寿命。

是高效率加工中也可安心使用的经济性刀具。

产品特点

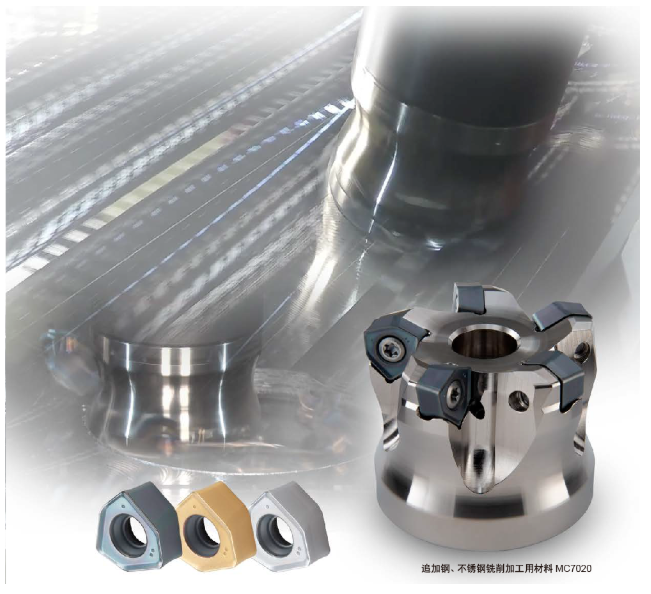

大进给加工用双面可转位刀片式圆弧头铣刀

WJX系列

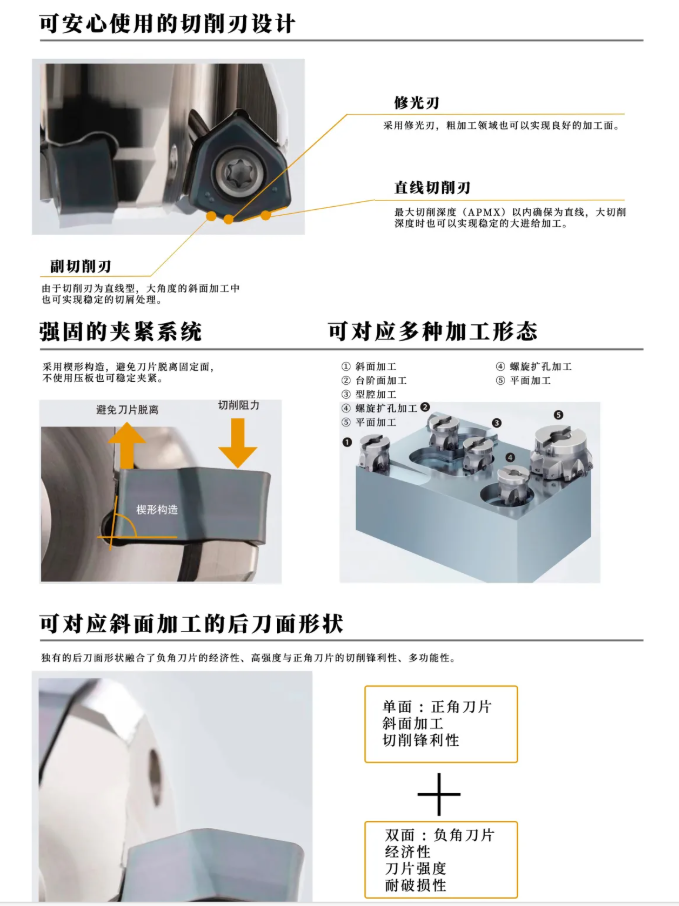

1最大切削深度（APMX）以内确保为直线，

大切削深度时也可实现稳定的大进给加工。

2由于切削刃为直线型，大角度的斜面加工中

也可实现稳定的切屑处理。

3强固的夹紧系统，采用楔形构造，避免刀片

脱离固定面，不使用压板也可稳定夹紧。

4独有的切削刀棱线设计，可形成铣削、

卷曲状的切屑，抑制刀体及排屑器的

切屑堵塞现象。

5刀片厚度增加，

可防止刀片破损一级刀体破损。

切削条件

工 件 材 料: SCM440

铣刀直径: DCX=63mm

切削速度: vc=150m/min

每刃进给量: fz=1.5mm/t.

切削深度: ap=1.5mm,

切削宽度: ae=31.5mm

加工形态: 单刃切削

再现切削开始时负荷急剧变化的切削条件

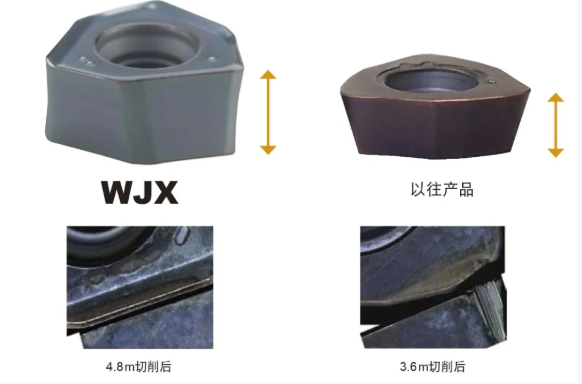

强固的刀片

刀片厚度增加，

可防止刀片破损以及刀体破损。

切削条件

工件材料 : SCM440

铣刀直径 : DCX=ø63mm

切削速度 : vc=150m/min

每刃进给量 : fz=2.0mm/t.

切削深度 : ap=2mm

切削宽度 : ae=45mm

冷却方式 : 干式切削

加工形态 : 单刃切削

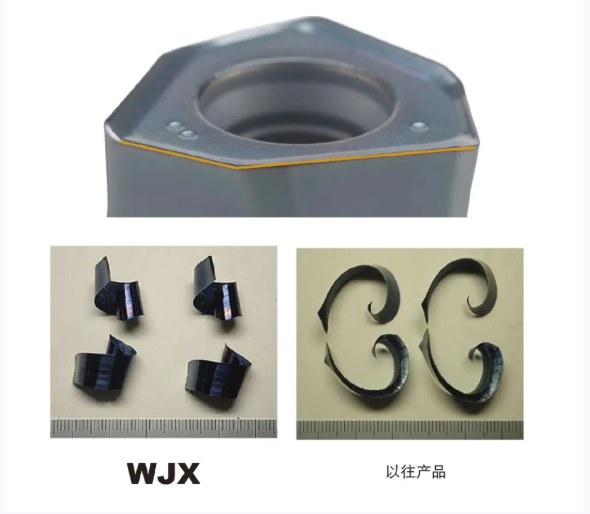

良好的切屑处理

独有的切削刃棱线设计，

可形成细小、卷曲状的切屑，

抑制刀体及排屑器的切屑堵塞现象。

切削条件

工件材料 : SCM440

铣刀直径 : DCX=ø63mm

切削速度 : vc=150m/min

每刃进给量 : fz=2.0mm/t.

切削深度 : ap=2mm

切削宽度 : ae=45mm

冷却方式 : 干式切削

加工形态 : 单刃切削

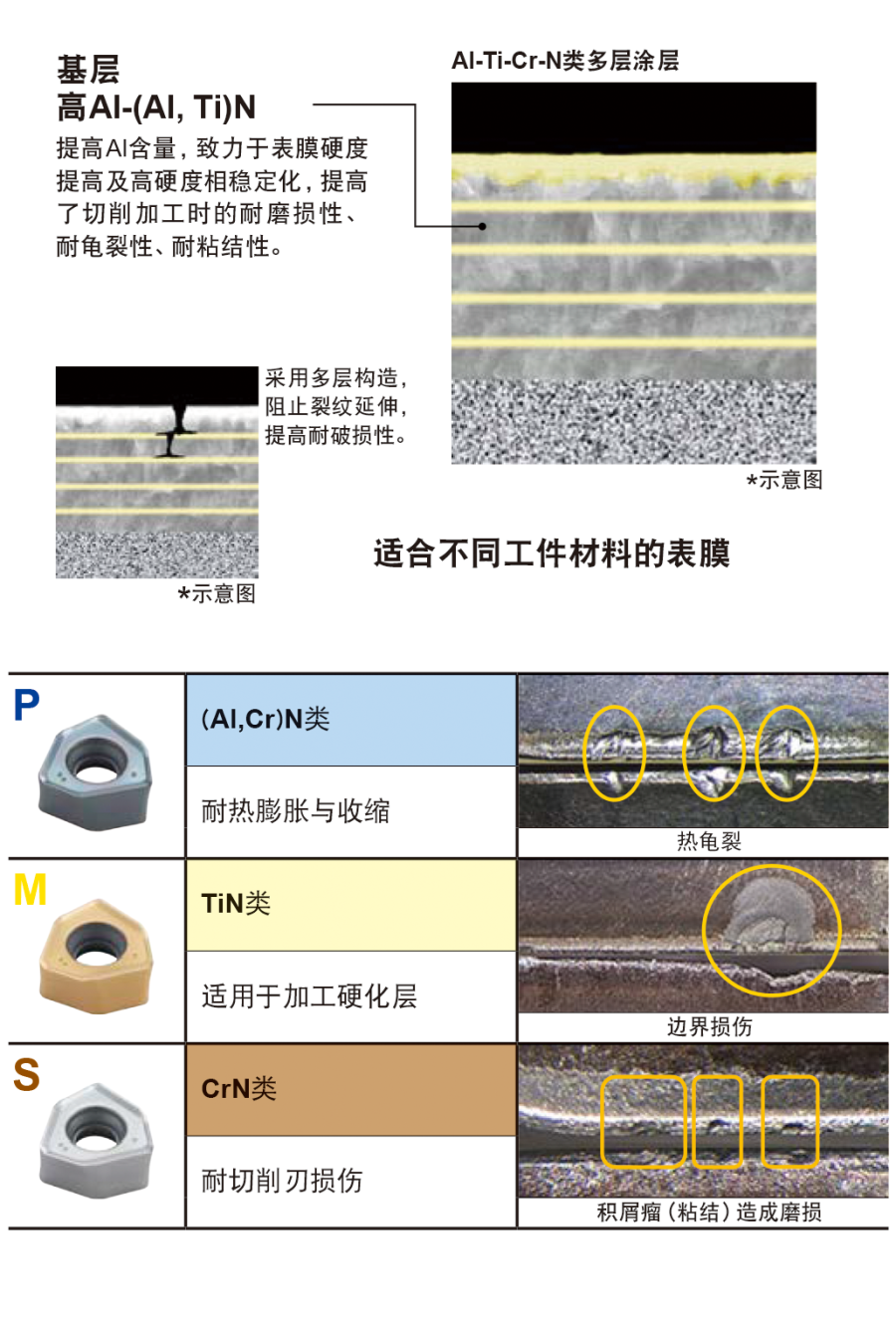

铣削加工用PVD涂层硬质合金材料

MP6100/MP7100/MP9100系列

强韧的融合技术

TOUGH-Σ Technology

各种优异涂层、技术集大成（Σ），实现强韧（TOUGH）性。

VP15TF是兼具高耐磨损性与耐破损性的PVD涂层硬质合金材料，可实现稳定加工。

VP30RT的耐破损性优异，最适合不锈钢加工及普通钢的强断续加工。

钢、不锈钢铣削加工用

CVD涂层硬质合金材料

MC7020

可减少高速领域的前刀面磨损，实现高效率稳定加工。

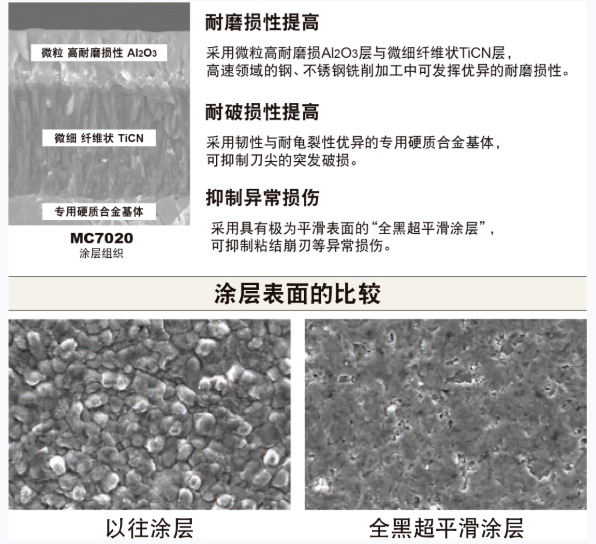

超平滑涂层“全黑超平滑涂层”

采用极为平滑的表面，

可抑制粘结崩刃等异常损伤。

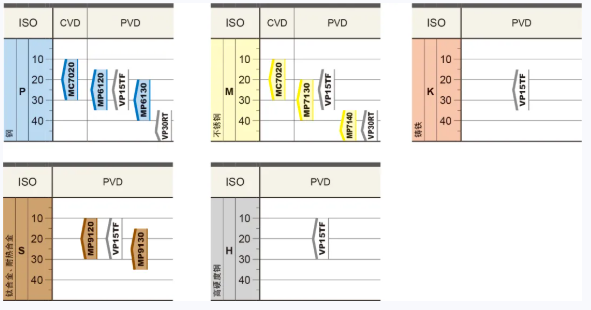

适用于各种工件材料的刀片材料

大进给加工用双面可转位刀片式圆弧头铣刀

切削性能

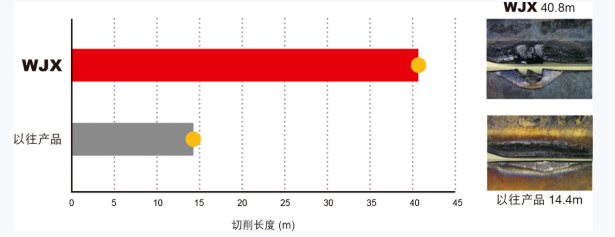

1合金钢SCM440  耐磨损性比较

MC7020进行高速加工时的耐前刀面磨损性优异。

切削条件

工件材料 : SCM440

铣刀直径 : DCX=ø63mm

刀片 : JOMU140715ZZER-M

材料 : MC7020

切削速度 : vc=230m/min

每刃进给量 : fz=1.5mm/t.

切削深度 : ap=1.5mm

切削宽度 : ae=45mm

冷却方式 : 干式切削

加工形态 : 单刃切削

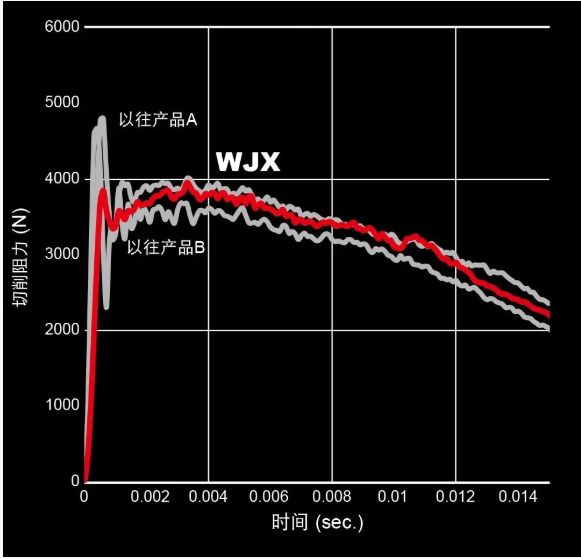

2合金钢SCM440 切削阻力比较

WJX的切削阻力低，主轴负荷减小。

切削条件

工件材料 : SCM440

铣刀直径 : DCX=ø63mm

刀片 : JOMU140715ZZER-M

材料 : VP15TF

切削速度 : vc=150m/min

每刃进给量 : fz=1.0mm/t.

切削深度 : ap=2.0mm

切削宽度 : ae=45mm

冷却方式 : 干式切削

加工形态 : 单刃切削
