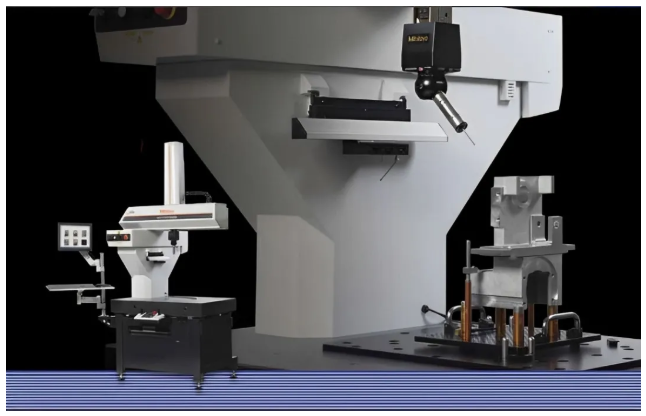

活跃于生产现场的三坐标测量机，颠覆了“三坐标测量机=测量室”的常识，耐环境性优异的 CNC三坐标测量机。

MiSTAR 555是以“ 不挑剔安装环境的测量机”为理念的CNC三坐标测量机，其精度保证温度范围宽广，搭载耐环境绝对栅尺，并采用All-in-one的省空间结构。凭借与以往三坐标测量机不同的特性，有效提高用户的生产效率。

产品特点与优势

可联入生产线型

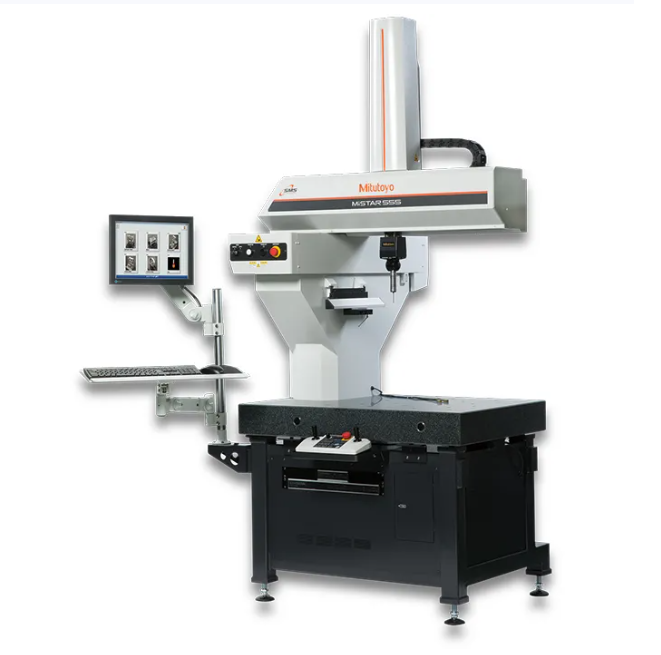

在线型CNC三坐标测量机 MiSTAR 555

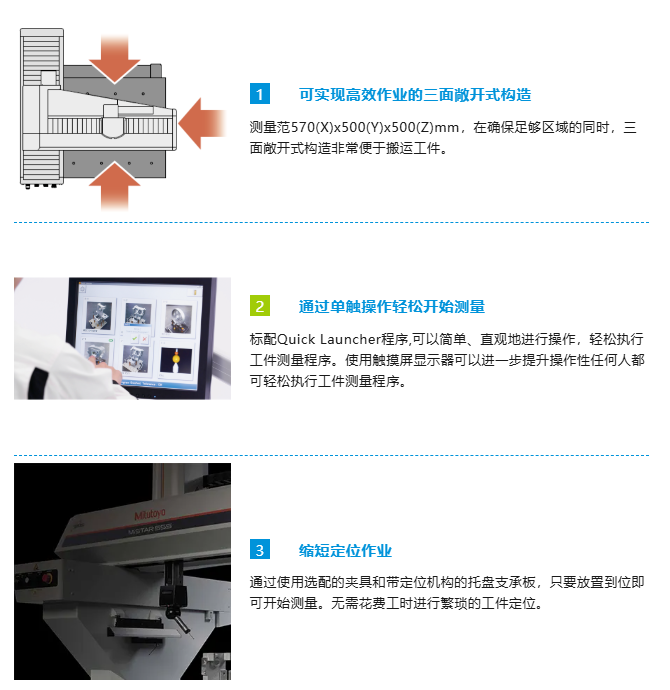

1.可实现高效作业的三面敞开式构造。

测量范围是570(X)x500(Y)x500(Z)mm，在确保足够区域的同时，

三面敞开式构造非常便于搬运工件。

2.使用新开发的耐环境型绝对式栅尺，

主体可动部位采用了直线导轨。

直线导轨实现了无需压缩空气，

提高了耐环境性，从而可避免故障。

在油雾飞溅的现场使用也可实现长期免维护。

3.在10℃至40℃宽广的温度范围内也能保证精度。

具备实时工件温度补偿，无需等待温度恒定，

安装场所的选择不受温度环境影响。

“走”出了测量室，设置在生产线、加工机旁，成为提高测量效率的好帮手。

Environment

可在极端的生产环境下进行测量。

具备耐环境型绝对式栅尺和全新主体结构的高耐污三坐标测量机。

具备实时温度补偿技术，可在宽广的温度范围内保证精度，从而实现高可靠性。

实现长度测量误差 Eo,MPE=(2.2+3L/1000)µm

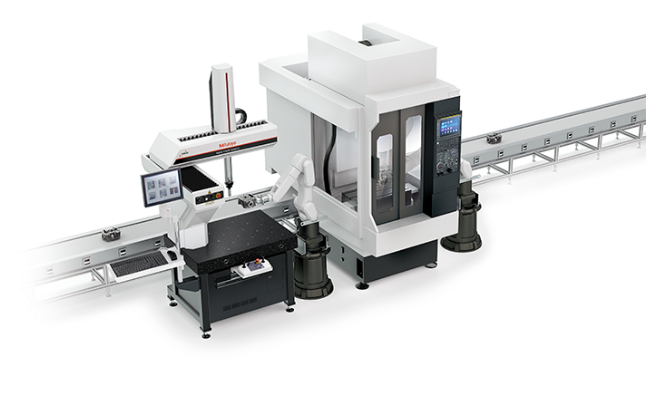

MiSTAR 555可安装在生产现场，在生产线中的加工机旁使用。

宽广的精度保证温度范围

10℃至40℃的精度保证温度范围是通过考虑温度跟随性的主体结构实现的。

具备实时工件温度补偿，无需等待温度恒定，安装场所的选择不受温度环境影响。

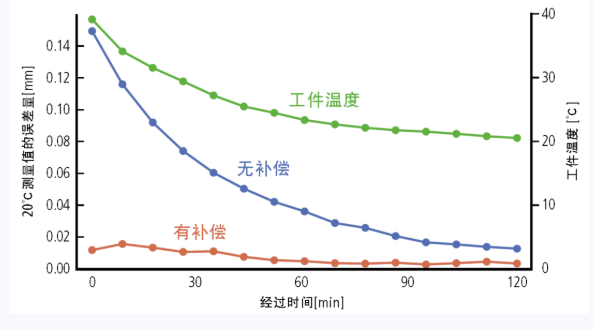

孔间距测量的工件温度和温度补偿有无的比较

高耐污三坐标测量机

使用直线导轨实现了无需压缩空气，提高了耐环境性，从而可避免故障。

在油雾飞溅的现场使用也可实现长期免维护。

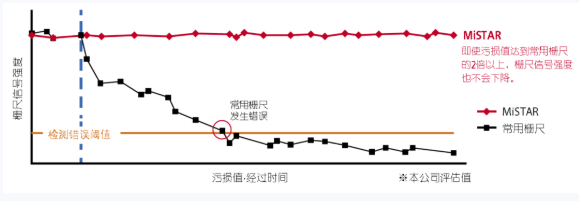

油雾环境下的耐久试验结果

有助于节能

凭借宽广的精度保证温度范围和无气化，不具备测量室环境也可安装。

可以减少空调和供气相关设备，运行成本比以往的三标测量机大幅减少

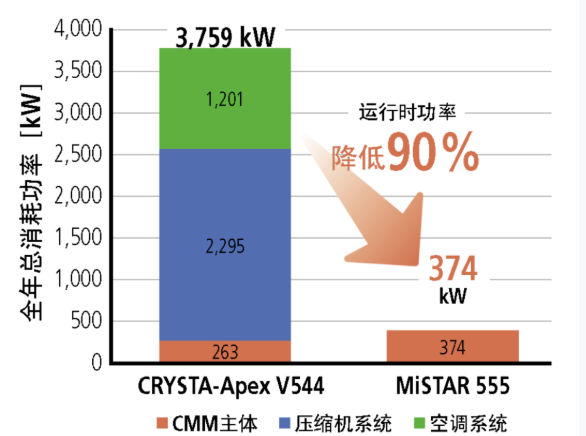

消耗功率

三坐标测量机的运行时间为16h/天(2班/天)、运行天数为20天/月。

空调的数据是基于使用面积18㎡、制冷功率2.8 kw、使用环境温度JIS C9612(制冷时设定温度27℃/制热时设定温度20℃)计算得出。

压缩机消耗功率是根据耗气量400L计算得出的。

Usability

减轻操作人员负担的易用性。

通过重新审视测量机主体的材质，实现测量区域三面敞开的单柱结构。

与门型结构相比，在测量工作台上可实现高自由度的工件搬运。

特别是在作业空间容易受限的现场等，可以切实感受到三面敞开带来的作业便利性。

Smart Factory

从状态管理到预防维护，

实现以“可视化”为起点的智能工厂。

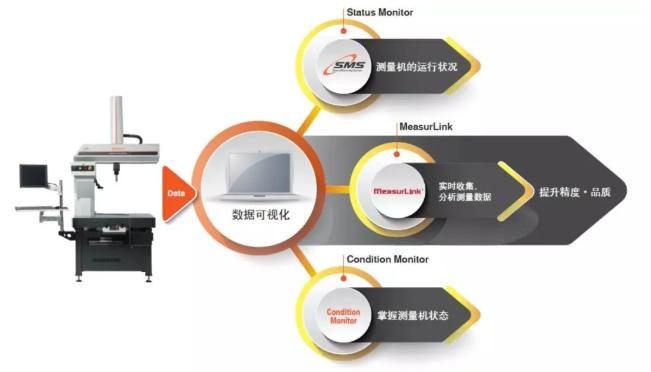

MiSTAR 555支持以下3种应用软件，

可通过网络实现制造工程的一元化信息管理。

Status Monitor：可远程监测测量机的运行状况Condition Monitor*1：通过监测三坐标测量机的状态进行预防维护MeasurLink：通过“品质可视化”减少不良品发生
